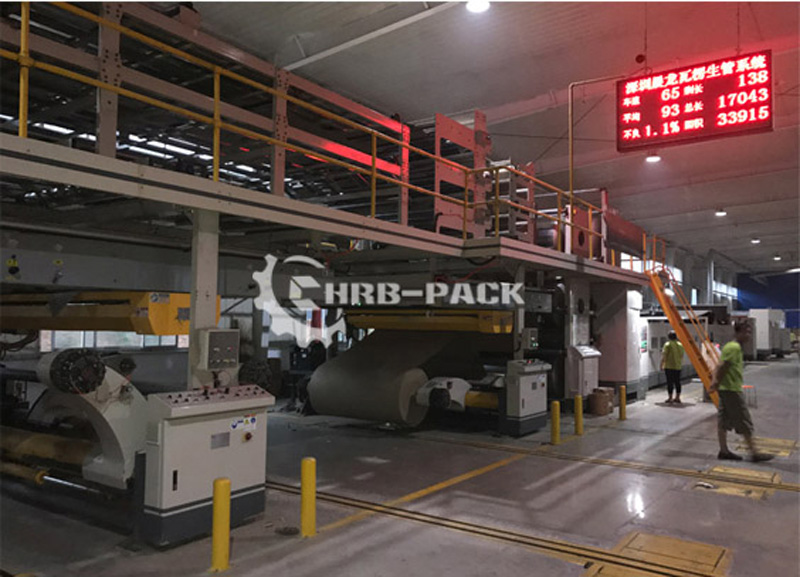

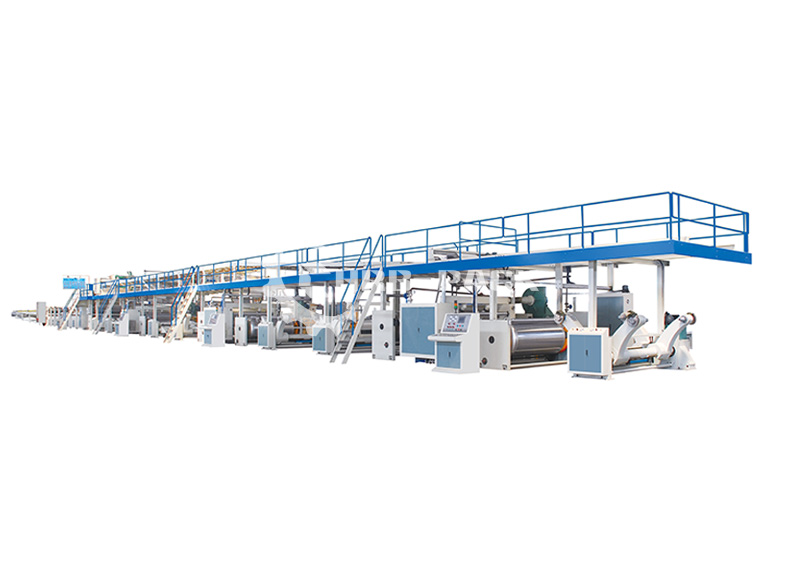

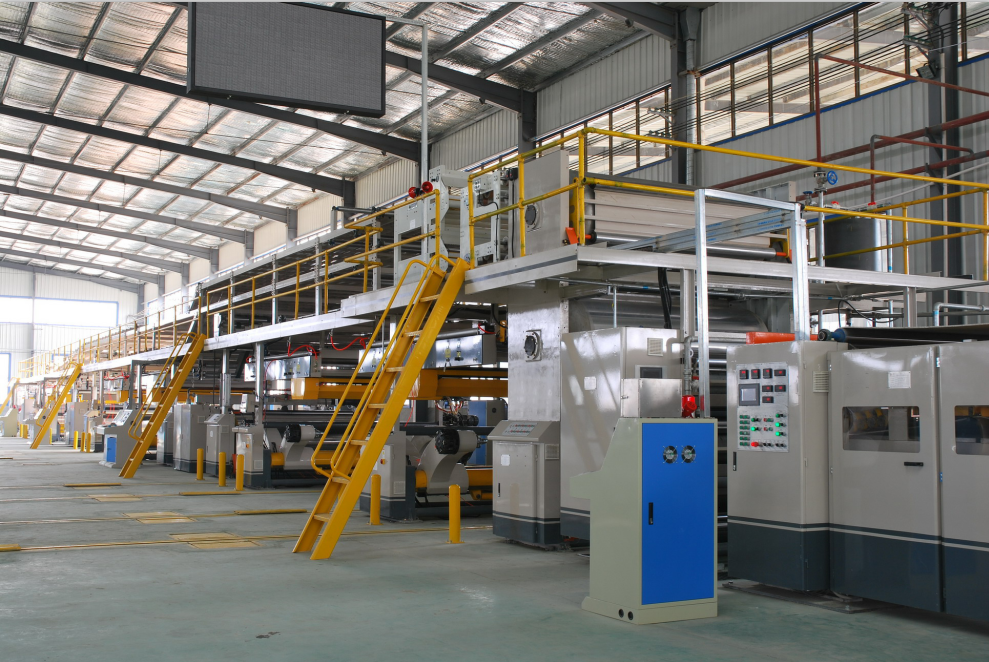

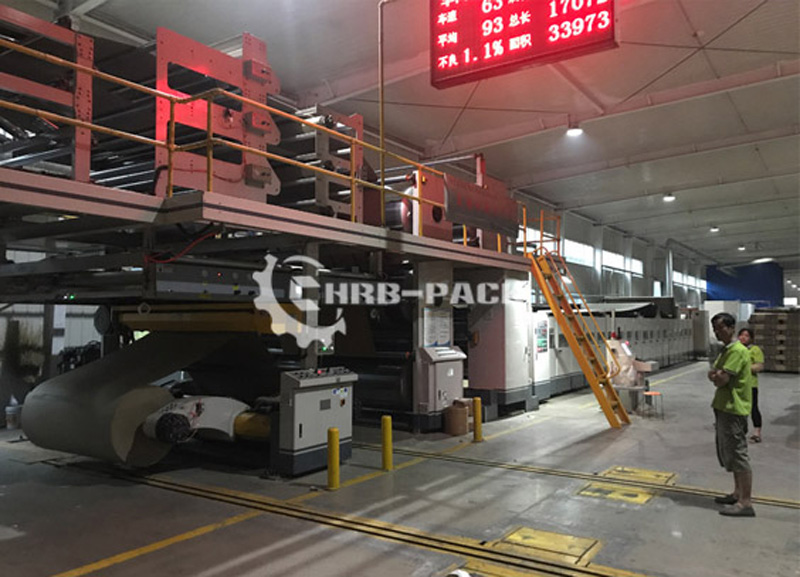

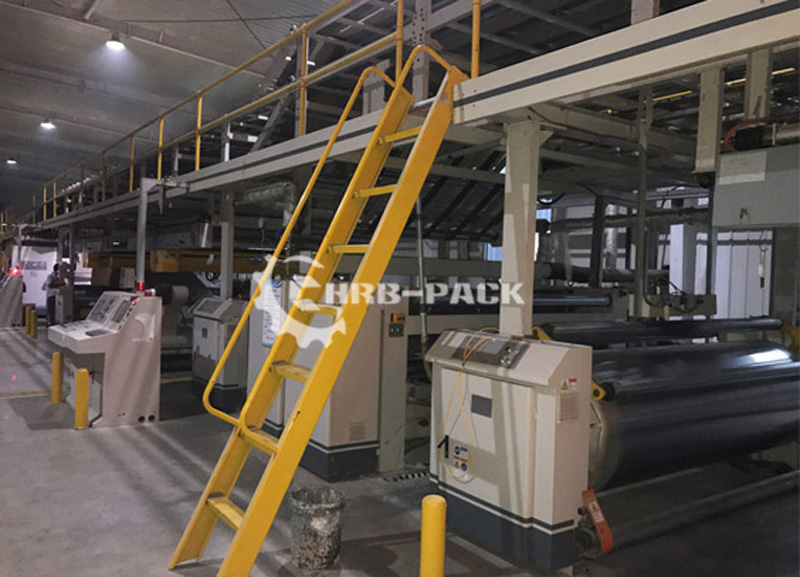

WJ250-2500-Ⅱ型五层瓦楞纸板生产线
※生产线主要技术参数及要求
型号:WJ250-2500-Ⅱ型五层瓦楞纸板生产线:
1 | 最大生产纸宽 | 2500mm | 2 | 设计生产速度 | 250m/min | |||
3 | 三层工作速度 | 180-220m/min | 4 | 五层工作速度 | 140-180m/min | |||
5 | 七层工作速度 | ------------------ | 6 | 最高换单速度 | 100m/min | |||
7 | 纵切分纸精度 | ±1mm | 8 | 横切裁切精度 | ±1mm | |||
备注 | 以上速度指标须达到:生产幅宽2500mm,符合以下用纸标准并保证设备受热件表面温度在175℃之条件。 | |||||||
面纸指标 | 100g/㎡--180g/㎡ 环压指数(N.m/g)≥8 (含水分8-10%) | |||||||
芯纸指标 | 80g/㎡--160g/㎡ 环压指数(N.m/g)≥5.5 (含水分8-10%) | |||||||
里纸指 | 90g/㎡--160g/㎡ 环压指数(N.m/g)≥6 (含水分8-10%) | |||||||
9 | 楞型组合 | |||||||
10 | 蒸汽要求 | 最高压力16kg/cm2 | 常用压力10-12kg/cm2 | 用量4000kg/Hr | ||||
11 | 电力需求 | AC380V 50Hz 3PH | 装机容量≈350KW | 常用功率≈150KW | ||||
12 | 压缩空气 | 最高压力9kg/cm2 | 常用压力4-8kg/cm2 | 用量1m3/min | ||||

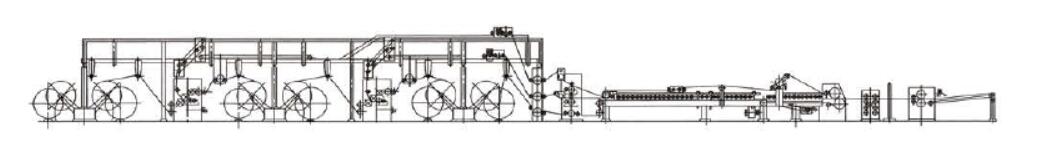

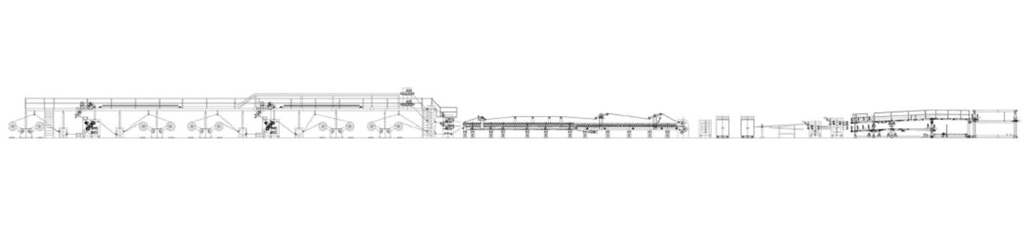

13 | 占用空间 | ≈Lmin100m*Wmin12m*Hmin5m(实际以乙方提供经审核图纸为准) |
客户自备部分 |
1、 蒸汽供热系统:建议配4000Kg/Hr蒸汽锅炉一套 压力为1.25Mpa 蒸汽管道。 |
2、 空气压缩机、空气管道、胶液输送管道。 |
3、 电源、电线接至操作柜及线路管道。 |
4、 水源、输水管道、水桶等。 |
5、 水、电、气地基平面安装土建工程。 |
6、 试车用原纸、玉米(薯类)淀粉、工业用烧碱、硼砂等材料。 |
7、 设备用机油、润滑油、液压油、润滑脂。 |
8、 安装、调试人员的饮食、住宿。并提供安装工人配合安装。 |
